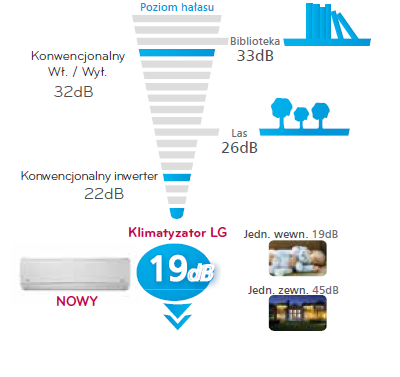

Niższy poziom hałasu

Połączenie technologii inwerterowej, technologii silnika BLDC i unikalnej technologii LG nowego pochyłego wentylatora umożliwiło opracowanie najcichszego na świecie klimatyzatora, który w trakcie pracy emituje hałas na poziomie zaledwie 19dB. Dzięki tak cichej pracy klimatyzator pracujący w trybie snu, gwarantuje komfortowy i spokojny sen.

Nowa technologia ukośnego wentylatora LG

Ukośny kształt łopatek wentylatora jest nowością technologiczną LG, w obecnej chwili zastrzegany wzorem patentowym. Wentylator z pochylonymi łopatkami znacznie redukuje zakłócenia pracy wymiennika ciepła oraz zapewnia ekstremalnie cichą

Większe możliwości

Wydajność chłodnicza i grzewcza nowych inwerterowych klimatyzatorów LG zostala jeszcze bardziej udoskonalona, eliminując tym samym obawy użytkowników przed upalnym latem i mroźną zimą. Wydajność w trybie chłodzenia została powiększona o 15%, a w trybie grzania nawet o 30%.

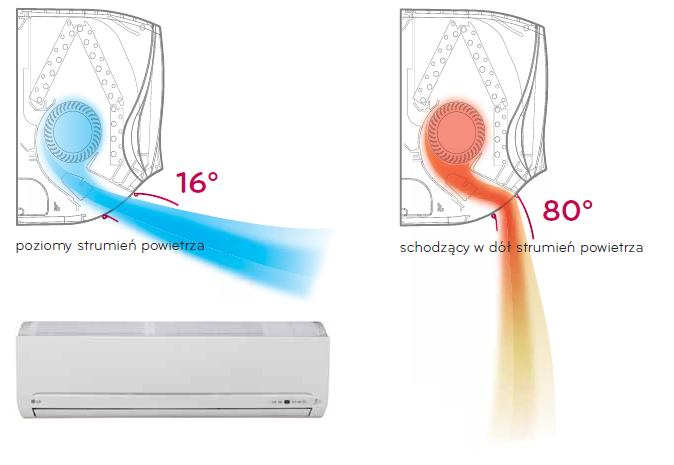

Optymalizacja nawiewu powietrza w trybie chłodzenia i grzania

W trybie chłodzenia żaluzje klimatyzatora ustawiają się do góry aby wymusić dotarcie chłodnego powietrza również do wyższych partii pomieszczenia, natomiast w trybie grzania żaluzje kierują ciepłe powietrze w dół, aby równomiernie ogrzać całe pomieszczenie.

W naszej ofercie znajduje się pełna oferta klimatyzatorów Lg, oferujemy wysokie rabaty na urządzenia przy spełnieniu niektórych warunków. Zapraszamy do zapoznania się z cennikiem detalicznym klimatyzacji Lg oraz zapraszamy do kontaktu z naszymi specjalistami.
Cennik klimatyzatorów lg 2010

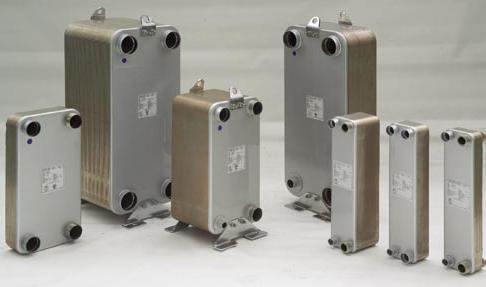

Wymienniki płytowe Thermokey.

Płytowe wymienniki ciepła Thermokey zostały zaprojektowane z myślą o zastosowaniu w aplikacjach chłodniczych i klimatyzacyjnych a także w grzejnictwie. Dostępne są w trzech wykonaniach (P7, P15 oraz P30) w szerokim zakresie wydajności od 7kW do 488kW. Zastosowane materiały pozwalają na pracę w zakresie temperatur od -160˚C do +200˚C przy ciśnieniu do 30 atmosfer. Każde urządzenie przechodzi w trakcie kontroli jakości restrykcyjne testy próżniowe oraz ciśnieniowe dla obydwu obwodów. Daleko idąca dowolność w dokonywaniu podłączeń czyni wymienniki płytowe Thermokey rozwiązaniem pożądanym w większości aplikacji.

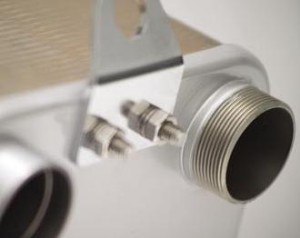

Wymienniki płytowe Thermokey.

Wymienniki płytowe Thermokey są zbudowane w oparciu o odpowiednio wytłaczane płyty ze stali nierdzewnej (AISI 316) lutowane czystą miedzią (99,9% Cu). Płyty są składane w pakiety, przy czym co druga płyta jest obrócona o 180˚ tworząc komory dla przepływu mediów.

SYSTEM EV

Firma Thermokey opracowała system EV w celu eliminacji złej dystrybucji mediów w aplikacjach parowników. Pozwala on na rozbicie kropel cieczy a następnie rozprowadzenie po całej objętości pakietu. Ponadto, system ten zapewnia odparowanie cieczy, gromadzącej się zazwyczaj w trakcie wyłączenia systemu.

JAKOŚĆ

Twardolutowane wymienniki płytowe Thermokey są w pełni zgodne z dyrektywą 97/23 CE. Przed dostarczeniem są one w 100% poddawane testom ciśnieniowym oraz próżniowym.

W naszej ofercie posiadamy wymieniki płytowe Thermokey:

Typ                  Q1 (kW)    Q2 (kW)          Cena netto (euro)

P7-10 EVF       5,6            10                   155

P7-14 EVF       7,9            13,9                185

P7-20 EVF       11,2          19,8                230

P7-24 EVF       13,4          23,7                260

P7-30 EVF       16,7          29,6                305

P7-40 EVF       22,2          39,3                380

P7-50 EVF       27,7          -                     454

P15-30 SF        -              54,9                709

P15-30 EVF     29,6         -                      709

P15-40 SF       -              72,9                 817

P15-40 EVF     39,3         -                      817

P15-50 SF       -              90,7                 927

P15-50 EVF     48,9         -                      976

P15-60 EVF     58,5         108,4               1084

P30-40 EVF     76,5         -                      1949

P30-50 EVF     95,2         -                      2180

P30-60 EVF     113,8       -                      2411

gdzie: moc Q1 (parownik R404A t0 = +2 C, woda tw = +12 / +7 C) oraz moc Q2 (skraplacz R404A tk = +45 C, woda tw = +32 / +40 C)

PlantWatchPRO schemat systemu nadzoru i monitoringu.

Nowy produkt firmy Carel charakteryzuje się:

- wyświetlaczem z dotykowym panelem co ułatwia obsługę i w połączeniu z intuicyjnym menu tworzy przyjazny w obsłudze system

- interfejsem użytkownika w języku polskim

- przedstawianiem danych za pomocą tabel lub wykresów

- możliwością zaprogramowania zadań według kalendarza i czasu rzeczywistego

- obsługą do 100 sterowników

- pojemnością wystarczającą na zapisywanie danych z okresu 365 dni (przy 100 sterownikach co 15 minut)

- możliwością eksportu danych jako bazy danych

- dwoma wbudowanymi liniami komunikacyjnymi (RS5485)

- trzema przekaźnikami wyjściowymi (np. kasowanie modemu; alarm, itp..)

- możliwością podłączenia obcych sterowników za pomocą magistrali Modbus RTU

- wbudowaną kartą sieciową za pomocą której można uzyskać dostęp do danych pomocy komputera PC oraz wydruku danych i modyfikacji parametrów

- dostępem do danych i parametrów poprzez sieć internet

- możliwością współpracy z siecią GSM w celach alarmowych SMS lub komunikacji

- możliwością komunikacji poprzez modem analogowy

- możliwością podłączenia drukarki za pośrednictwem portu szeregowego USB

- możliwością komunikowania się ze sterownikami pCO

Cena katalogowa urządzeń z nowej serii PlantWatchPRO (PWPRO00000) to 980,-EUR netto.

Urządzenia MasterCella.

Dodatkowo MasterCella posiada wyjścia przekaźnikowe, które umożliwiają regulację : wentylatorów parownika, odszraniania, oświetlenia oraz sygnalizacją alarmową. Obudowa zostałą wykonana zgodnie z normą IP65 co oznacza, że jest ona odporna na wilgoć i może pracować w trudnym środowisku takim jak np. kuchnie.Regulator MasterCella może być zamontowany bezpośrednio na ścianie komory chłodniczej. Urządzenie może pracować w systemie monitoringu i nadzoru Carel.

Przykład zastosowania MasterCelli.

Urządzenie MasterCella posiada sygnalizator HACCP. HCCP jest podświetlone w wypadku przekroczenia dopuszczalnych wartości temperatury w wyznaczonym przedziale czasowym, oraz w przypadku zaniku napięcia zasilającego, którego zanik może obniżyć jakość magazynowanych prodóktów spożywczych. Naciśnięcie przycisku HACCP umożliwi dostęp do informacji o dacie i godzinie wystąpienia stanu alarmowego. MasterCella możepracować w systemie nadzoru i monitoringu PlantVisor oraz PlantWatch, co umożliwia rejestrację stanu pracy naszego urządzenia oraz zbieranie danych o stanach alarmowych.

Wymiary obudowy MasterCella.

Skrót HACCP: czyli Analiza Ryzyka i Kontrola Punktu Krytycznego (norma europejska 93/43). Określa on sposoby kontroli związane z przechowywaniem produktów spożywczych. Regulator MasterCella wychodzi naprzeciw wymogom HACCP. Urządzenie informuje o prawidłowym stanie temperatury w komorze. W wyniku przekroczenia o pewną granicę optymalnej wartości temperatury zostaje uruchomiony alarm dźwiękowy lub zdalna sygnalizacja alarmowa.

Moduł sieciowy RS-485 MasterCella  do podłączenia z PlantVisor i PlantWatch Carel.

Zastosowanie MastrCelli w małej instalacji chłodniczej ma swoje plusy:

- duży i czytelny (nawet z daleka) wyświetlacz

- informacja o stanie pracy urządzeń

- łatwe w obsłudze, duże przyciski (bez problemu można je wciskać nawet w rękawicach)

- bardzo wysoka odporność na wilgotność IP65

- bardzo prosty montaż urządzenia

- możliwość podłączenia do sieci zdalnego nadzoru i monitoringu

- zgodność z normami HCCP

Informacje do opisu zaczerpnięte z carel.pl

Urządzenie PlantWatch.

Do każdego urządzenia PlantWatch Carel istnieje możliwość podłączenia 32 innych urządzeń sterujących w tym regulatory urządzeń chłodniczych takie jak sterowniki temperatury, wilgotności, pracy sprężarek, regulatory central klimatyzacyjnych i wentylacyjnych, chillerów, oświetlenia, kotłów grzewczych, itp. Interfejs urzytkownika jest dostępny do wyboru w jednym z pięciu dostępnych języków. Menu oraz wyświetlane parametry są czytelne i przejżyste.

Urządzenie PlantWatch jest dostępne w wersji z wbudowanym modemem PSTN i GSM, co daje nam możliwość powiadomienia o wystąpieniu stanów alarmowych np. poprzez sieć GSM wiadomościami tekstowymi SMS. Do systemu PlantWatch można bez problemu podłączyć każde urządzenie firmy Carel które jest wyposażone w interfejs RS485.

Urządzenie PlantWatch może współpracować z systemem BMS.

PlantWatch zarejestruje wartości temperatury, ciśnienia, wilgotności, oraz wiele innych parametrów w zależności od twojego systemu.  Przy wystąpieniu ustawionego stanu alarmowego któregoś parametru urządzenie będzie generowało sygnał alarmowy, wraz z którym  system PlantWatch będzie mógł w zależności od wymagań użytkownika wysyłać faksy, komunikaty SMS do telefonu komórkowego, zapisywać zaistniałe zdarzenia, drukować je lub wysyłać prosto do serwisu. System PlantWatch posiada możliwość drukowania danych zarówno automatycznie, jak i na żądanie, może  także przekazywać je do komputera lub centralnej bazy danych gdzie mogą być bez ograniczeń gromadzone oraz przetwarzane.

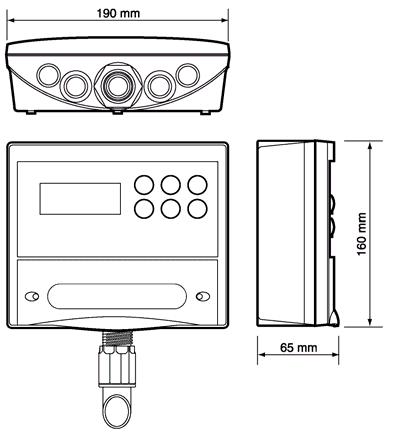

Urządzenie PlantWatch - wymiary obudowy.

PlantWatch  został stworzony jako kompletny system w niedużej obudowie, z myślą o zastąpieniu komputera, oraz programu nadzoru i monitoringu, posiada wbudowany wewnętrzny interfejs RS485 służący do komunikacji w sieci. Jego małe wymiary sprawiają, że montarz nie stwarza żadnych trudności. Do pełnego działania wystarczy samo urządzenie PlantWatch, nie potrzeba tu plątaniny kabli, komputera PC oraz skomplikowanego i drogiego oprogramowania. Regulator PlantWatch zapewnia bezpieczeństwo systemu m onitoringu na najwyższym poziomie. W razie wystąpienia stanu alarmowego system poinformuje o awarii wybranymi kanałami komunikacyjnymi.

Informacje do opisu zaczerpnięte z carel.pl

Zbiorniczek z pływakiem oraz pompka skroplin.

Pompki Mini Aqua z powodzeniem mieszczą się pod większością klimatyzatorów typu Split oraz w listwach ochraniających instalację klimatyzacyjną. Firma Aspen podaje w danych katalogowych, że pompki Mini Aqua dadzą radę wypompować skropliny do 8m w pionie.

Pompka i zestaw elektrycznych przewodów podłączeniowych.

Montaż oraz podłączenie elektryczne jest również ułatwione poprzez szereg akcesoriów załączonych w zestawie przez firmę Aspen. Zestaw montażowy zawiera: dwa zbiorniczki o wymiarach 40×81x41 mm, pompkę skroplin o wymiarach 28×28x165 mm, złącze gumowe koloru niebieskiego (umożliwia ono podłączenie zbiorniczka do praktycznie wszystkich klimatyzatorów), rurkę z winylu o długości 15 cm i średnicy 6 mm oraz o długości 1,5 cm i średnicy 9 mm, dwie pianki samoprzylepne oraz przewód alarmowy.

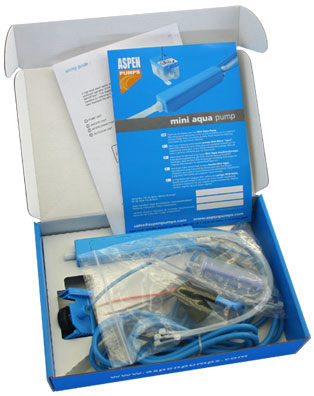

Skład całego zestawu tylko po otwarciu.

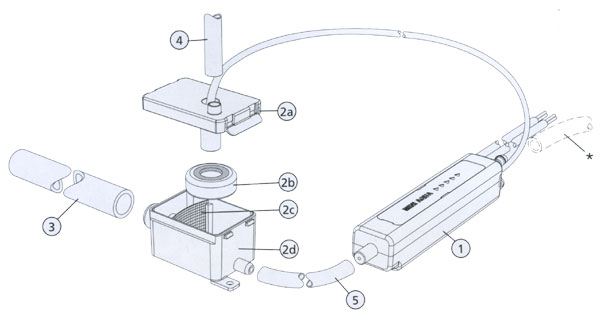

Schemat podłączenia pompki Mini Aqua Aspen.

źródło artykułu: www.aspenpumps.pl oraz www.popularna.pl

Komora chłodnicza (monoblock)

Komory chłodnicze buduje się z materiałów charakteryzujących się wysokim wskaźnikiem izolacji termicznej. W dzisiejszych czasach najczęściej używanymi materiałami do budowy komór chłodniczych są płyty warstwowe z izolacją poliuretanową lub styropianową. Płyta warstwowa charakteryzuje się bardzo wysoką izolacją cieplną, dzięki swej budowie. Komory chłodnicze są wyposażane w różnego rodzaju drzwi chłodnicze np. przesuwane, otwierane na bok lub do góry, które również są specjalnie zaprojektowane tak aby nie przepuszczały ciepła do wnętrza komory. Potocznie na komory chłodnicze nazywa się „chłodnie”.

Wnętrze komory chłodnicze (na suficie widać chłodnice powietrza).

Komory chłodnicze można podzielić na kilka kategorii w zależności od temperatury ich wnętrza i rodzaju przechowywanych towarów: komory chłodnicze (zakres temperatur dodatnich), komory mroźnicze (temperatury poniżej zera) oraz komory niskotemperaturowe (poniżej -40 °C).

Również wnętrze komory chłodnicze (ona suficie widać chłodnice powietrza).

Aby w komorze chłodniczej dało się uzyskać temperaturę niższą od temperatury otoczenia, to musi być w niej zainstalowany układ chłodniczy. Układ chłodniczy w najprostszym przypadku to zestaw: chłodnica powietrza, agregat chłodniczy, automatyka oraz instalacja chłodnicza i elektryczna.

]]> http://icetim.pl/blog/2009/04/16/komory-chlodnicze/feed/ http://icetim.pl/blog/2009/04/15/przeglady-klimatyzacji-i-czyszczenie-klimatyzacji-robi-sie-cieplo/ http://icetim.pl/blog/2009/04/15/przeglady-klimatyzacji-i-czyszczenie-klimatyzacji-robi-sie-cieplo/#comments Wed, 15 Apr 2009 15:20:05 +0000 admin http://icetim.pl/blog/?p=5 Czyszczenie oraz okresowe przeglądy klimatyzacji są zabiegiem, który prawidłowo przeprowadzony gwarantuje nam, że nasz klimatyzator będzie działał prawidłowo i nie będzie stwarzał zagrożenia dla nas samych. Z nieczyszczonej klimatyzacji wraz z zimnym przyjemnym powiewem, otrzymać możemy dodatkowo brzydki zapach pleśni, całą masę mikroorganizmów rozwijających się w wilgotnym środowisku, oraz drobnoustrojów mogących wywołać nawet bardzo poważne skutki zdrowotne.

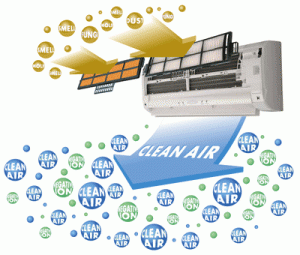

Klimatyzacja dzisiaj również filtruje powietrze.

Zadaniem klimatyzacji w dzisiejszych czasach nie jest tylko ochładzanie powietrza, ale także jego filtracja. Z całą pewnością możemy stwierdzić, że nieczyszczone i zaniedbane systemy klimatyzacji nie oczyszczają powietrza ale wręcz przeciwnie – pogarszają jego właściwości, co przekłada się na nasze samopoczucie oraz może nawet wywołać niepożądane skutki zdrowotne.

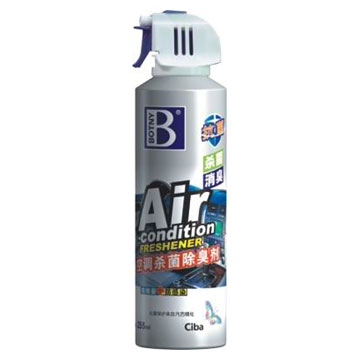

Środek do czyszczenia klimatyzacji.

Najprostszy układ klimatyzacji składa się z jednostki wewnętrznej, agregatu zewnętrznego oraz instalacji chłodniczej łączącej agregat zewnętrzny z jednostką wewnątrz pomieszczenia. Tego typu klimatyzatory są najczęściej spotykane w małych biurach, domach, sklepach, kioskach itp. Czyszczenie klimatyzacji w tym przypadku polega na – wymianie lub oczyszczeniu filtrów jednostki wewnętrznej, odgrzybieniu parownika jednostki wewnętrznej i tacy ociekowej skroplin specjalnym środkiem, oczyszczeniu skraplacza w agregacie zewnętrznym (np. sprężonym azotem lub wodą), Dodatkowo oprócz czyszczenia zazwyczaj w czasie przeglądu klimatyzacji są sprawdzane parametry pracy klimatyzatora czyli: ciśnienia czynnika chłodnicza, szczelność układu klimatyzacji, połączenia elektryczne, stan izolacji rur itp.

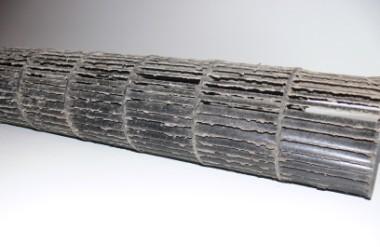

Tak wygląda turbina klimatyzatora (nieczyszczonego oczywiście).

Niektóre klimatyzatory posiadają funkcję która informuje nas o zabrudzonych filtrach, w takim przypadku można samodzielnie wykonać czynności czyszczące, które zawsze są opisane w instrukcji użytkownika. Jeśli nasza klimatyzacja nie posiada wskaźnika stanu filtrów, to przed wezwaniem serwisu w razie gdy zauważymy, że klimatyzator zaczyna słabiej chłodzić, warto zajrzeć do instrukcji i sprawdzić ich stan – może okazać się że serwis nie jest wcale potrzebny. Gdy klimatyzator jest wyposażony we wskaźnik stanu filtrów, to po ich oczyszczeniu można skasować jego stan przyciskiem umieszczonym na klimatyzatorze.

Czyszczenie filtrów klimatyzacyjnych.

Idąc dalej tropem czyszczenia i konserwacji klimatyzacji, możemy stwierdzić w oparciu o doświadczenie, że brudny nieczyszczony klimatyzator to także większe rachunki za energię elektryczną. Spowodowane jest to faktem że osadzający się pył i kurz w jednostce wewnętrznej (w parowniku, na filtrach i turbinie) oraz agregacie zewnętrznym ogranicza przepływ powietrza przez parownik i skraplacz, co może spowodować bardzo znaczny spadek wydajności urządzenia klimatyzacyjnego. Ze spadkiem wydajności wiąże się czas pracy klimatyzatora, np. czysty klimatyzator osiąga zadaną temperaturę po 30 minutach i się wyłącza, następnie po 15 minutach się załącza i dochładza pomieszczenie tylko przez 5 minut i znowu się wyłącza na 15 minut, natomiast zabrudzony klimatyzator w skrajnych przypadkach może pracować non stop bez wyłączania się, gdyż nigdy nie osiągnie zadanej temperatury, lub będzie pracował 3 a nawet kilka razy dłużej niż kiedy był czysty i w pełni sprawny. W przypadku gdy zabrudzony klimatyzator pracuje cały czas ma to także bezpośredni wpływ na jego żywotność i awaryjność.
